Tentukan Subnet 5 Network dengan menggunakan Net Id dan Host Id, Tipe Class C lengkap buat Table dan Desaign Jaringannya??
Jawab:
Cari subnet untuk 5 Network dengan menggunakan class C, langkah-langkahnya adalah:
tentukan bit networknya terlebih dahulu, diketahui : network = 5 maka,
2^(n-2) = 5
2^n = 7
n = 3
jadi, dalam hal ini terdapat 3 bit yang terbentuk dari 5 network. Setelah itu mulai perhitungan untuk menentukan subnettingnya:
Diketahui untuk Class C pada Net Id dan Host Id = (N.N.N.H) = (255.255.255.0)
maka
N . N . N . H
00000000.00000000.00000000.11100000
dalam hal ini Host mengandung 3 bit dengan jumlah = 224, jika sudah diketahui jumlah biner terakhir pada host, maka kita dapat langsung menghitung nilai dari subnetnya.
nilai subnet:
sebelum menghitung nilai subnet dari 5 network yang sudah diketahui nilai biner hostnya, adapun ketentuan - ketentuan yang berlaku untuk menghitung jumlah subnet rumusnya adalah:
1. Jumlah Subnet = 2x, dimana x adalah banyaknya binari 1 pada oktet terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3 oktet terakhir untuk kelas A) karena dalam hal ini pada Class C host terakhir berjumlah 3 bit maka jumlah subnetnya adalah 2^3 = 8 subnet.
2.Jumlah Hoat per subnet = 2y - 2, dimana y adalah kebalikan dari x yaitu banyaknya binari 0 pada oktet terakhir subnet. Jadi jumlah host per subnet adalah 2^5-2 = 30 host
3.Blok subnet = 256 - 224 = 32 blok (224 di dapat dari nilai biner 1 pada oktet terakhir subnet mask) jasi subnet berikutnya adalah:
32 + 32 = 64
64 + 32 = 96
96 + 32 = 128
128 + 32 = 160
160 + 32 = 192
192 + 32 = 224
jadi subnet lengkapnya adalah 0, 32, 64, 96, 128, 160, 192, 224 (perhitungan blok subnet berhenti sampai nilai 224, hal ini dikarenakan niali yang dicari sudah terpenuhi dengan nilai oktet terakhir pada subnet mask).
4. Untuk alamat Host dan Broadcast dapat langsung mencarinya dengan mudah dan nilai dari subnet masknya sudah diketahui, sehingga mudah untuk menentukan Host dan Broadcastnya adapun ketentuan untuk mencari nilai Host dan Broadcast adalah:
- Host pertama adalah 1 angka setelah subent
- broadcast (batas akhir dari suatu subnet Id) adalah 1 angka sebelum subnet berikutnya, lalu yang terakhir adalah nilai dari Host Terakhir, unutk host terakhir adalah 1 angka sebelum Broadcast.
HASIL:
Jika keempat tahap diatas telah selesai maka akan didapat hasil sebagai berikut, jadi subnet untuk 5 network dengan menggunakan perhitungan Class C akan di dapat 30 Host per subnet, dengan subnet - subnet sebagai berikut:
- Subnet 1 : 0 dengan IP : 192.168.1.0
(00000000.00000000.00000000.00000000)
- Subnet 2 : 32 dengan IP : 192.168.1.32
(00000000.00000000.00000000.00100000)
- Subnet 3 : 64 dengan IP : 192.168.1.64
(00000000.00000000.00000000.01000000)
- Subnet 4 : 96 dengan IP : 192.168.1.96
(00000000.00000000.00000000.01100000)
- Subnet 5 : 128 dengan IP : 192.168.1.128
(00000000.00000000.00000000.10000000)
- Subnet 6 : 160 dengan IP : 192.168.1.160
(00000000.00000000.00000000.10100000)
- Subnet 7 : 192 dengan IP : 192.168.1.192
(00000000.00000000.00000000.11000000)
- Subnet 8 : 224 dengan IP : 192.168.1.224
(00000000.00000000.00000000.11100000)
TABLE:
KETERANGAN:
Subnet:
0 sampai 31 => sebagai Subnet Awal
32 sampai 63
64 sampai 95
96 sampai 127
128 sampai 159
160 sampai 191
192 sampai 223
224 sampai 255 => sebagai Subnet Akhir
HOST:
Host disini berperan sebagai Host Valid yang nantinya akan digunakan sebagai IP Address pada masing - masing Sub Network (SubNet). Host terbagi menjadi 2 bagian yaitu Host Pertama dan Host Terakhir.
-Host Pertama terdiri dari IP:
192.168.1.1
192.168.33
192.168.1.65
192.168.1.97
192.168.1.129
192.168.1.161
192.168.1.193
192.168.1.225
- Host Terakhir terdiri dari IP:
192.168.1.30
192.168.1.62
192.168.1.94
192.168.1.126
192.168.1.158
192.168.1.190
192.168.1.222
192.168.1.255
BROADCAST:
Broadcast disini sebagai penanda Batas Akhir dari subNet Id
- Broadcast terdiri dari :
192.168.1.31
192.168.1.63
192.168.1.95
192.168.1.127
192.168.1.159
192.168.1.191
192.168.1.223
192.168.1.256

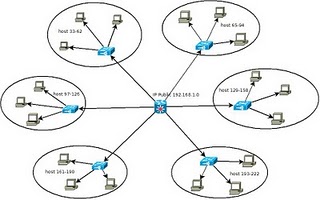

DESIGN TAMPILAN :
